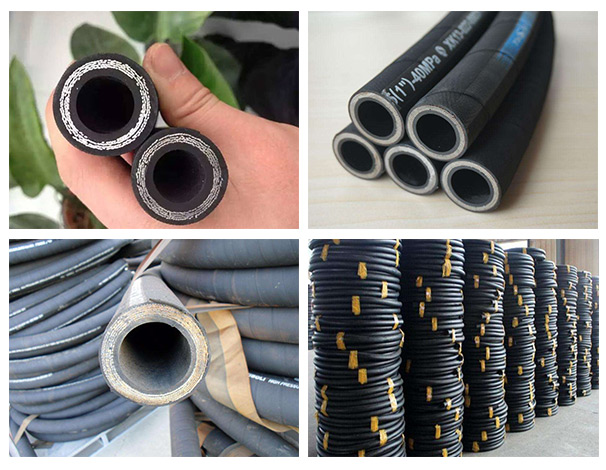

高壓鋼絲纏繞膠管

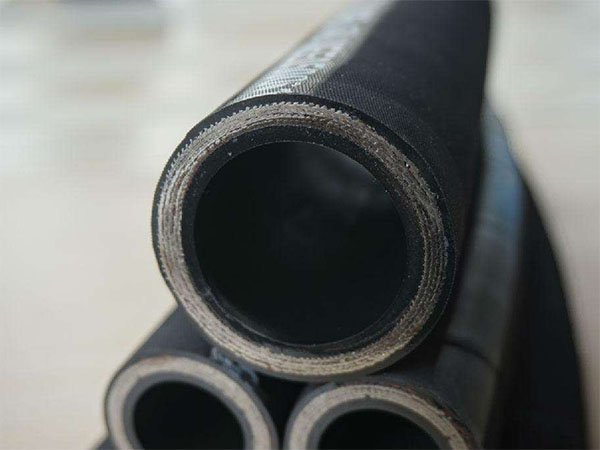

主要由耐液體的內膠層、中膠層、2或4或6層鋼絲纏繞增強層、外膠層組成,內膠層具有使輸送介質承受壓力,保護鋼絲不受侵蝕的作用,外膠層保護鋼絲不受損傷,鋼絲(φ0.3--2.0增強鋼絲)層是骨架材料起增強作用。
2.產品用途:
高壓鋼絲增強液壓膠管主要用于礦井液壓支架、油田開采,適宜于工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力(較高壓力)和溫度的石油基(如礦物油、可溶性油、液壓油、燃油、潤滑油)及水基液體(如乳化液、油水乳濁液、水)等和液體傳動用,最高耐工作壓力可達140MPa。(注:本企業鋼絲纏繞膠管標準參照GB/T10544-2013標準,DIN20023,SAE100R9~13標準,本標準不適合蓖麻油基和脂基液體)
3.產品特點:
1)膠管選用特種合成橡膠配合制成,具有優良的耐油、耐熱、耐老化性能。
2)膠管承壓力高,脈沖性能優越。
3)管體結合緊密,使用柔軟,在壓力下變形小。
4)膠管具有優良的耐曲繞性和耐疲勞性。
5)適用溫度:-30~+120℃。
6)鋼絲纏繞膠管定尺為20米,可根據要求制成五十米以內。
5.接頭類型
本公司生產的高壓膠管總成全部采用優質鋼絲編織膠管或鋼絲纏繞膠管及膠管接頭,經專用設備扣壓而成。根據用戶需要可選擇優質碳鋼接頭、不銹鋼接頭、銅制接頭、鋁制接頭等,接頭形式及螺紋嚴格參照國標公制 (JB1891-1900-77)、美制標準、英制標準等,數據準確,結構合理,裝配方便,扣壓緊密,高溫、高壓及脈沖工作狀態下,不漏液、不脫頭,安全系數高,使用壽命長,并可根據用戶需要設計生產異型接頭及連接體。
6.鋼絲纏繞液壓膠管技術性能指標:
1)彎曲半徑不應小于給定的彎曲半徑,防止損壞膠管骨架或因過度伸張,提早損壞。
2)根據使用條件,正確選用膠管品種,規格,勿錯用或代用。
3)膠管使用時,壓力要均衡緩步調節,避免突然壓力增大而損壞管體。
4)工作地點變動時,應離地搬運,不可拖地,以免劃傷外膠后,腐蝕骨架層。
5)輸送腐蝕液體,用完后內部應清除干凈,防止殘留物長久腐蝕管體。
7)φ51以上大口徑鋼絲纏繞膠管參照高壓石油鉆探膠管和海洋高壓輸油膠管技術。
增強層內徑 (mm) | 外徑 (mm) | 工作壓力 | 最小爆破壓力 kgf/cm2 | 最小彎曲半徑 (mm) | 單位重量 (kg/m) | ||
型號 | 內徑 | 公差 | 外徑 | kgf/cm2 | |||
A6×2S-270 | 6 | ±0.1 | 14.6 | 270 | 1080 | 120 | 0.6 |
A6×4S-420 | 18 | 420 | 1680 | 160 | 1 | ||
A6×6S-490 | 21.4 | 490 | 1960 | 190 | 1.6 | ||
A8×2S-240 | 8 | ±0.4 | 16.6 | 240 | 960 | 130 | 0.7 |
A8×4S-350 | 20 | 350 | 1400 | 180 | 1.2 | ||
A8×6S-420 | 23.4 | 420 | 1680 | 210 | 1.7 | ||
A10×2S-200 | 10 | ±0.5 | 18.6 | 200 | 800 | 160 | 0.8 |
A10×4S-300 | 22 | 300 | 1200 | 190 | 1.3 | ||
A10×6S-350 | 25.4 | 350 | 1400 | 230 | 2 | ||
A13×2S-170 | 13 | ±0.5 | 21.6 | 170 | 680 | 190 | 0.9 |
A13×4S-270 | 25 | 270 | 1080 | 230 | 1.5 | ||
A13×6S-300 | 28.4 | 300 | 1200 | 260 | 2.3 | ||
A16×2S-150 | 16 | ±0.5 | 26.5 | 150 | 600 | 240 | 1.3 |
A16×4S-230 | 31 | 230 | 920 | 290 | 2.3 | ||
A16×6S-270 | 36 | 270 | 1080 | 340 | 3.4 | ||
A19×2S-110 | 19 | ±0.5 | 29.5 | 140 | 560 | 280 | 1.4 |
A19×4S-200 | 34 | 200 | 800 | 320 | 2.5 | ||
A19×6S-230 | 39 | 230 | 920 | 370 | 3.8 | ||
A22×2S-130 | 22 | ±0.5 | 32.5 | 130 | 520 | 300 | 1.6 |
A22×4S-210 | 37 | 210 | 840 | 350 | 2.8 | ||
A22×6S-240 | 42 | 240 | 960 | 400 | 4.1 | ||
A25×2S-120 | 25 | ±0.5 | 35.5 | 120 | 480 | 330 | 1.8 |
A25×4S-190 | 40 | 190 | 760 | 370 | 3.1 | ||
A25×6S-220 | 45 | 220 | 880 | 430 | 4.5 | ||
A32×2S-140 | 32 | ±0.7 | 41 | 140 | 560 | 430 | 2.6 |
A32×4S-220 | 50 | 220 | 880 | 510 | 4.5 | ||
A32×6S-260 | 56 | 260 | 1040 | 580 | 6.8 | ||
A38×2S-120 | 38 | ±0.7 | 50 | 120 | 480 | 510 | 3 |
&n bsp; A38×4S-180 | 56 | 180 | 720 | 580 | 5.2 | ||
A38×6S-210 | 62 | 210 | 840 | 610 | 7.6 | ||
A45×2S-100 | 45 | ±0.7 | 57 | 100 | 400 | 590 | 3.4 |
A45×4S-160 | 63 | 160 | 640 | 650 | 5.9 | ||
A45×6S-190 | 69 | 190 | 760 | 720 | 8.6 | ||
A51×2S-95 | 51 | ±0.7 | 63 | 95 | 380 | 650 | 3.8 |
A51×4S-150 | 69 | 150 | 600 | 720 | 6.5 | ||
A51×6S-170 | 75 | 170 | 680 | 780 | 9.5 |
以上參數只列出部分鋼絲纏繞膠管參數,我公司鋼絲纏繞膠管最大內徑203mm(8英寸)。
